一般性能

法蘭連接要求：EN 1092-1；法蘭間距要求：DIN 3202-F4；法蘭螺紋：UNI PN 16。

工作溫度：從-20 °C至+160 °C

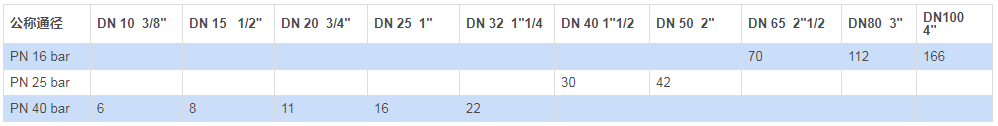

工作壓力：請看附表。

適用介質：適用食品生產。

執行器連接要求符合ISO 5211標準

配置手柄的此型閥門，無符合ISO 5211標準的連接頭，故無法與某些執行器連接。

提供特殊安裝連接要求

鍍鋅鋼法蘭

法蘭標準ASME B16.5、公稱直徑classe 150,300。

密封材料：PTFE加玻璃；

                PTFE加石墨；

                聚乙烯高密度。

如有其它特殊要求，請與我們的技術部門聯系

資質證書

ATEX防爆型符合歐盟2014-34-EU 標準

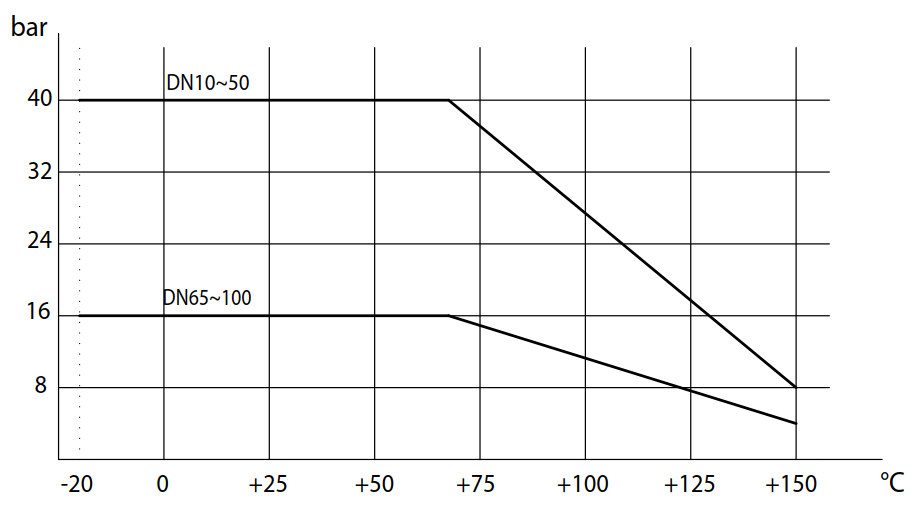

壓力/溫度表

最大流量/介質壓力損失和Kv系數

Kv值是水溫15°C時造成介質壓力損失為1bar的介質流速（m3/h）

扭矩 Nm

后面幾頁表中所列的執行器與閥門對接標準，適用于液體或氣體、清潔和中等溫度介質的閥門。為獲取更詳細的信息資料，請與我們的技術部門聯系。扭矩?cái)?shù)值可隨溫度及介質的不同而有所變化。安全系數為1.4。工作扭矩在閥門頻繁開閉使用后，與開始使用時的數值相比，會有明顯的減弱。?

編號 406閥門的安裝連接標準

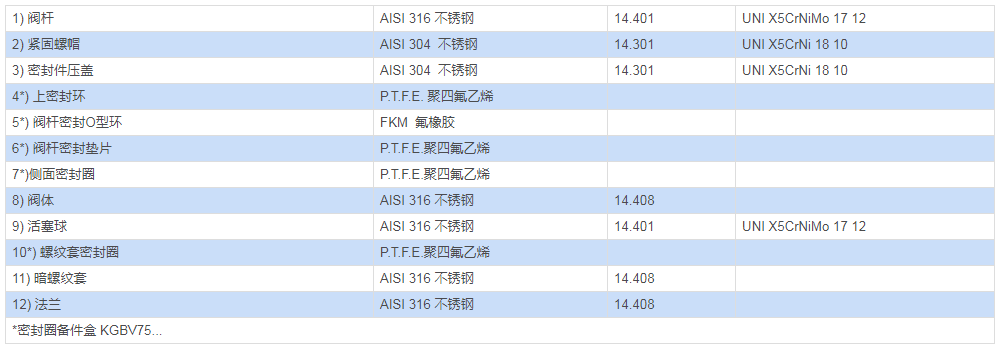

材料

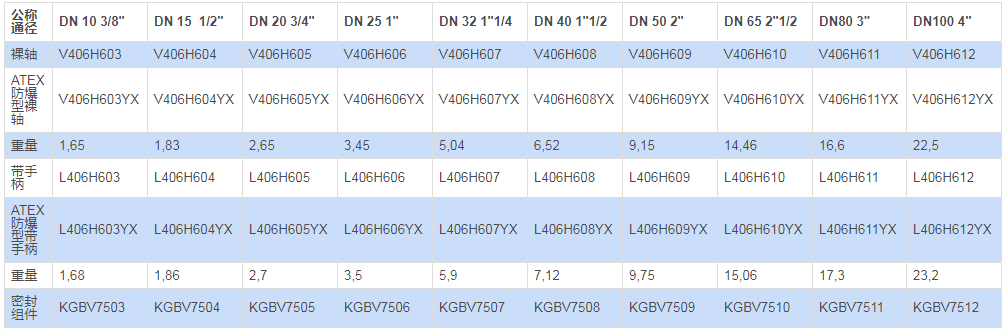

尺寸
