隨著國家大量的石油管線的建設，石化領域閥門需求量增大，石油石化行業成為閥門應用領域中比較重要的一塊。而在閥門的選購上，進口氣動執行器相對國產氣動執行器來說有較大的優勢。常見的閥門執行機構有電動執行機構、氣動執行機構和液動執行機構，而電動執行器和液動執行器反應速度很慢，所以在有氣源的情況下，大部分都采用氣動執行器。鑒于國產執行機構在制造工藝上還處在模仿階段，而在石油石化行業中，一般都是大型國際化企業或是國企，所以在執行機構的選擇上一般都是采用的進口氣動執行器，本文就以意大利的OMAL進口氣動執行器為例。

進口氣動執行器的類型與工作原理

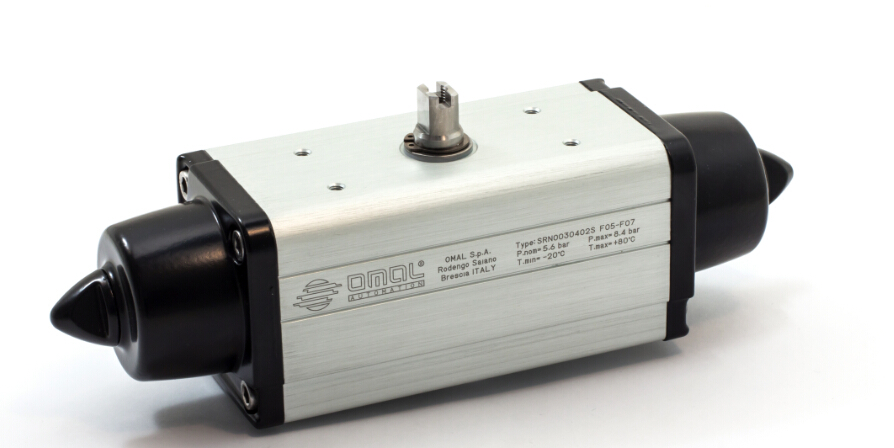

本文以世界著名執行器和閥門生產商意大利OMAL歐瑪爾為例，為你分析進口氣動執行器的工作原理和應用。

進口氣動執行器按氣源作用分為單作用式和雙作用式；按傳動方式分為齒輪齒條式和撥叉式（OMAL氣動執行器就是采用撥叉式，也是世界上首個采用撥叉式結構的廠家）；按氣動原理類型分為開關型和調節型。

OMAL的進口氣動執行器采用的是撥叉式結構，撥叉式與齒輪齒條式工作原理大致相同，都是利用氣體的高壓推動活塞壓縮彈簧，同時帶動齒條（撥叉），齒條（撥叉）帶動齒輪（撥叉螺桿）。不同的是撥叉式的執行機構的輸出力矩與齒輪齒條不同，前者的輸出力矩是變化的，在開和關的時候力矩是最大的，在45°的時候是最小的，而齒輪齒條式的力矩是恒定的，不會發生變化。同時，撥叉式的氣動執行器在體積和質量上都小于齒輪齒條式，壽命也是齒輪齒條的5-10倍。

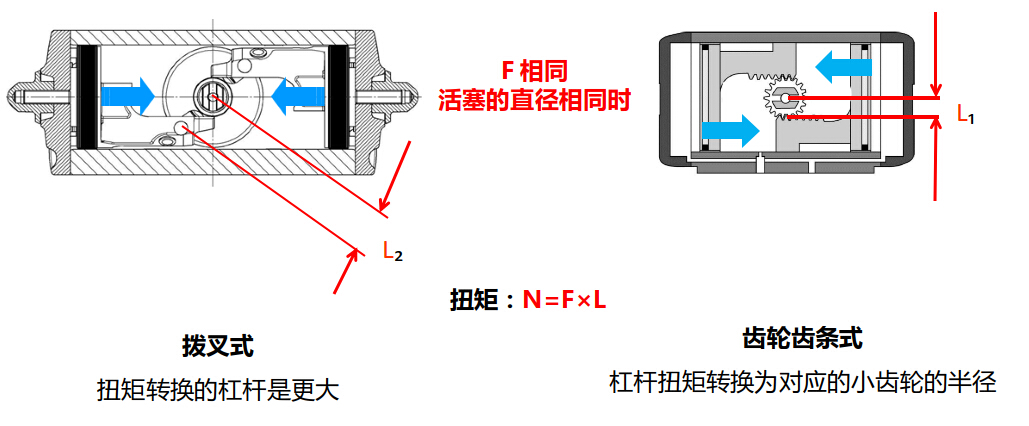

撥叉式氣動執行器與齒輪齒條式對比

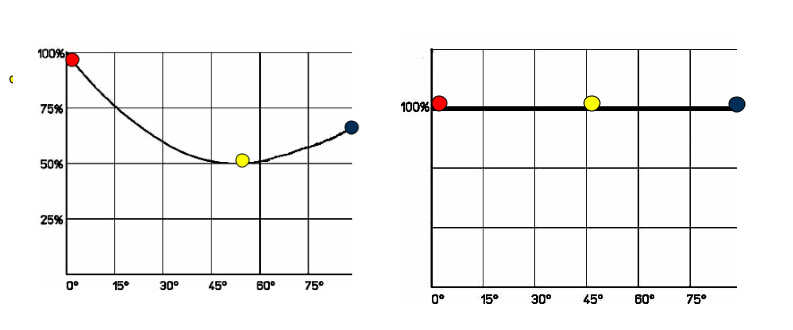

兩者扭矩對比（左：撥叉式）

進口氣動執行器的氣動原理分析

進口氣動執行器根據閥門的開關需要分為普通型、快速反應型和調節型。

1. 普通型

普通型的進口氣動執行器由一個氣動三聯件和一個電磁閥組成，當需要開啟閥門時，電磁閥接受信號后打開，氣動經過氣動三聯件和電磁閥進入氣缸，推動活塞打開閥門；當需要關閉閥門時，電磁閥街道信號換向，活塞被反向推回，閥門關閉。單作用式采用的是兩位三通閥，雙作用采用的是兩位五通閥。

2. 快速反應型

在石油石化的管道閥門安裝中，有些位置要求閥門在緊急情況下快速關閉或打開，這時需要快讀反應的執行機構?？焖俜磻?yīng)型的執行機構一般采用單作用執行器。

3. 調節型

     在石油管線安裝的所有閥門中，并不都是只需要打開和關閉閥門的，有些還需要對流體進行調節來控制流體，這樣就需要安裝限位開關盒和調節型的氣動執行器，以深圳得銳自動化設備有限公司的氣動執行器為例，一般在調節型氣動執行器上增加一個SUBITOP限位開關盒，以此對閥門位置進行調節和信號反饋。調節閥門的開度大小，從而行程一個有效的閉環控制系統。

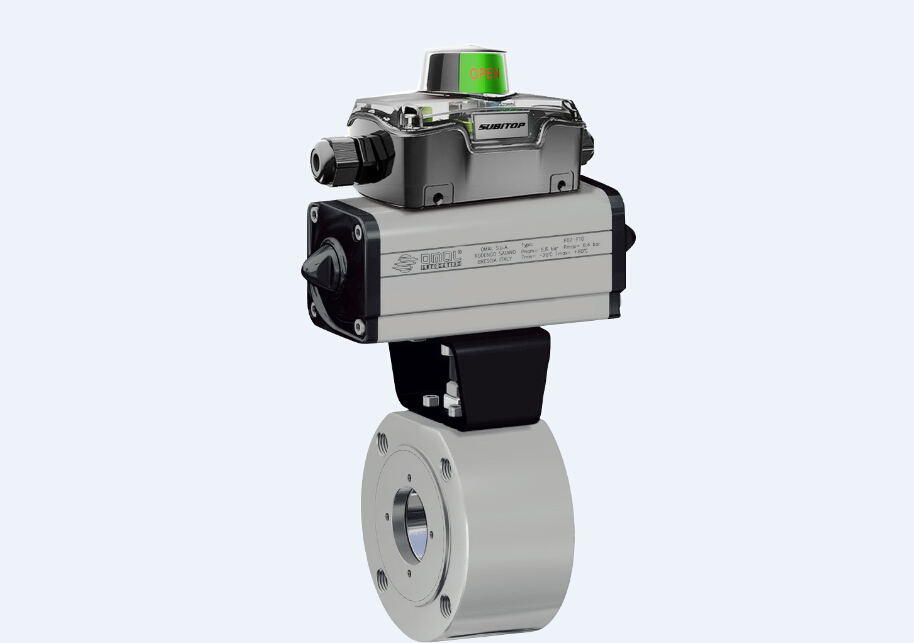

OMAL輕型調解型氣動球閥
